全時錄波
防範未然，才是最好的保養
防範未然，
才是最好的保養

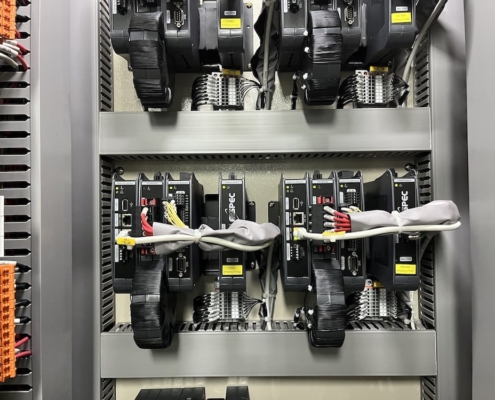

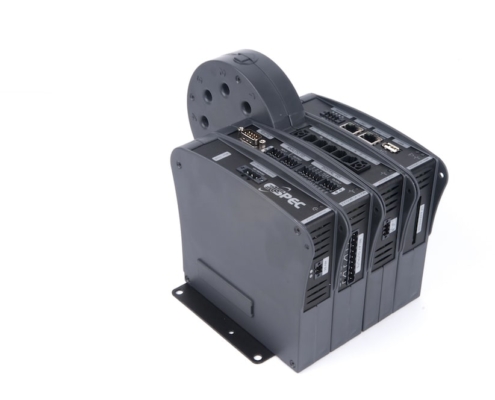

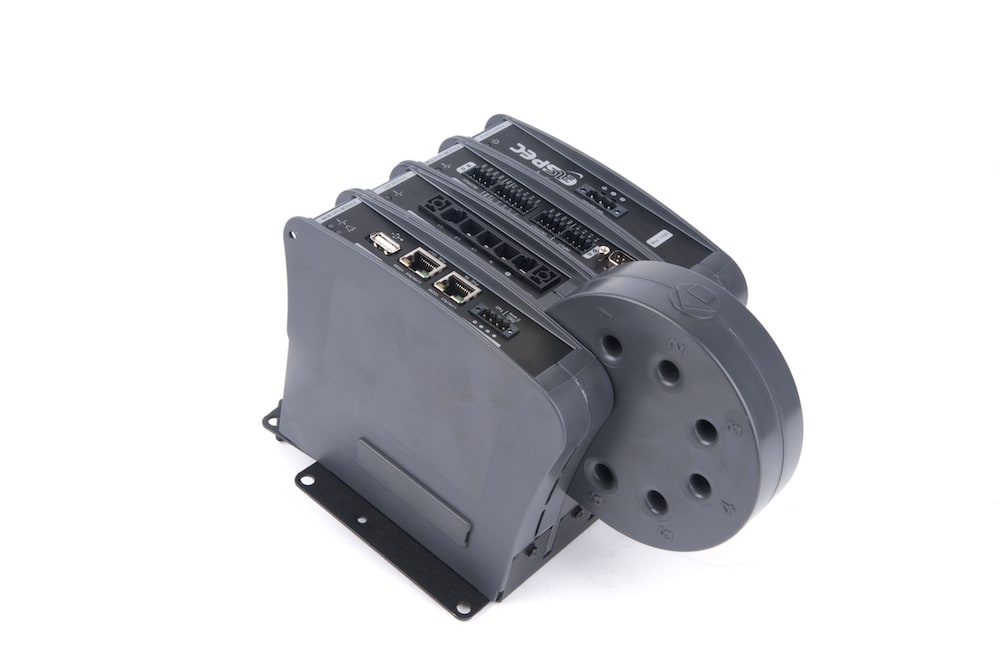

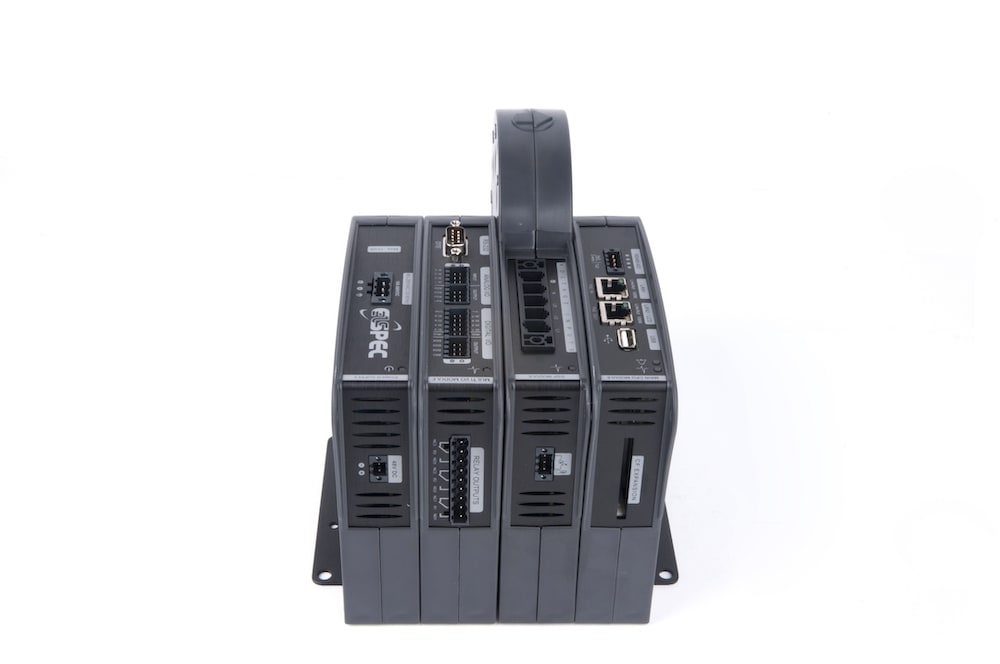

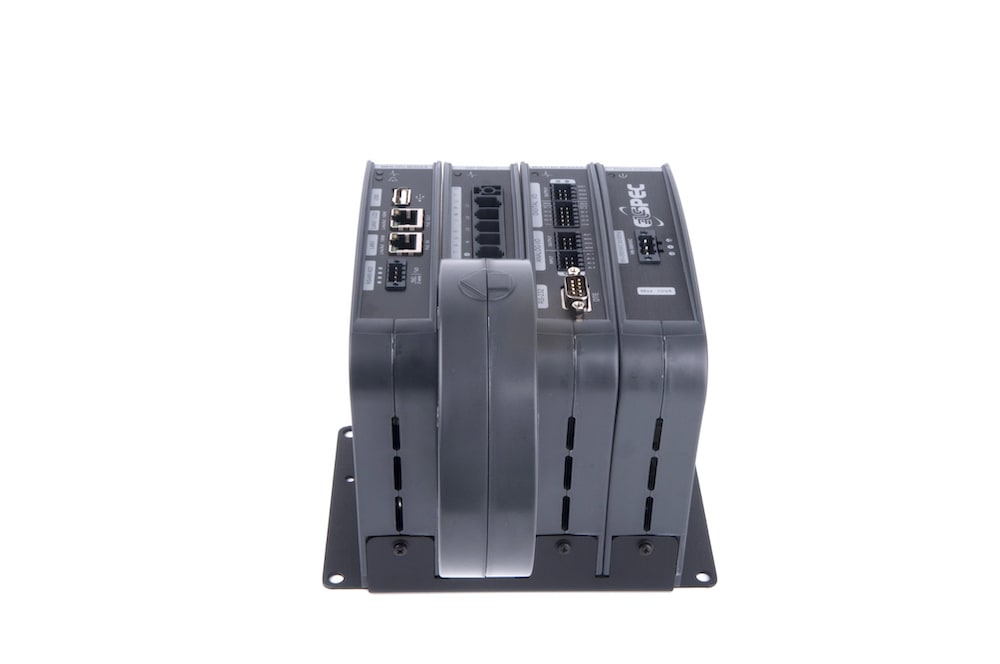

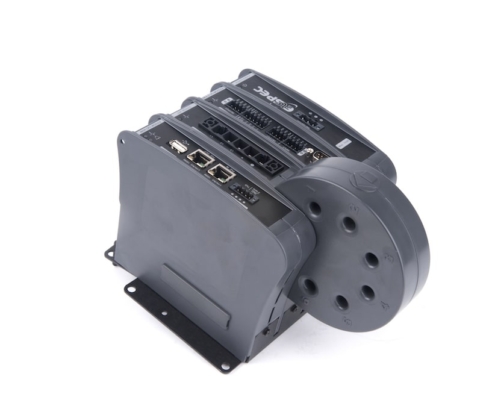

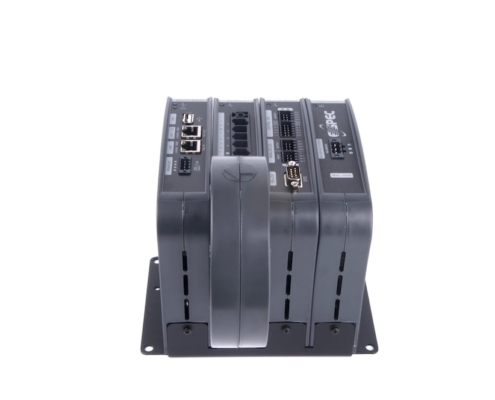

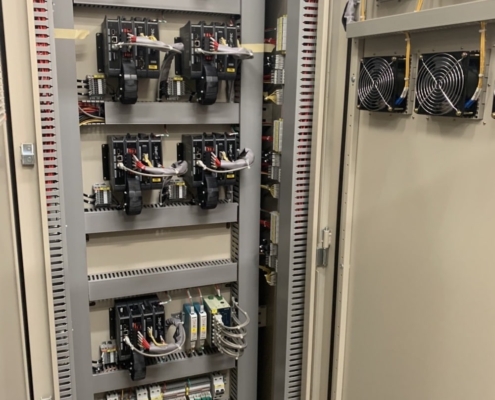

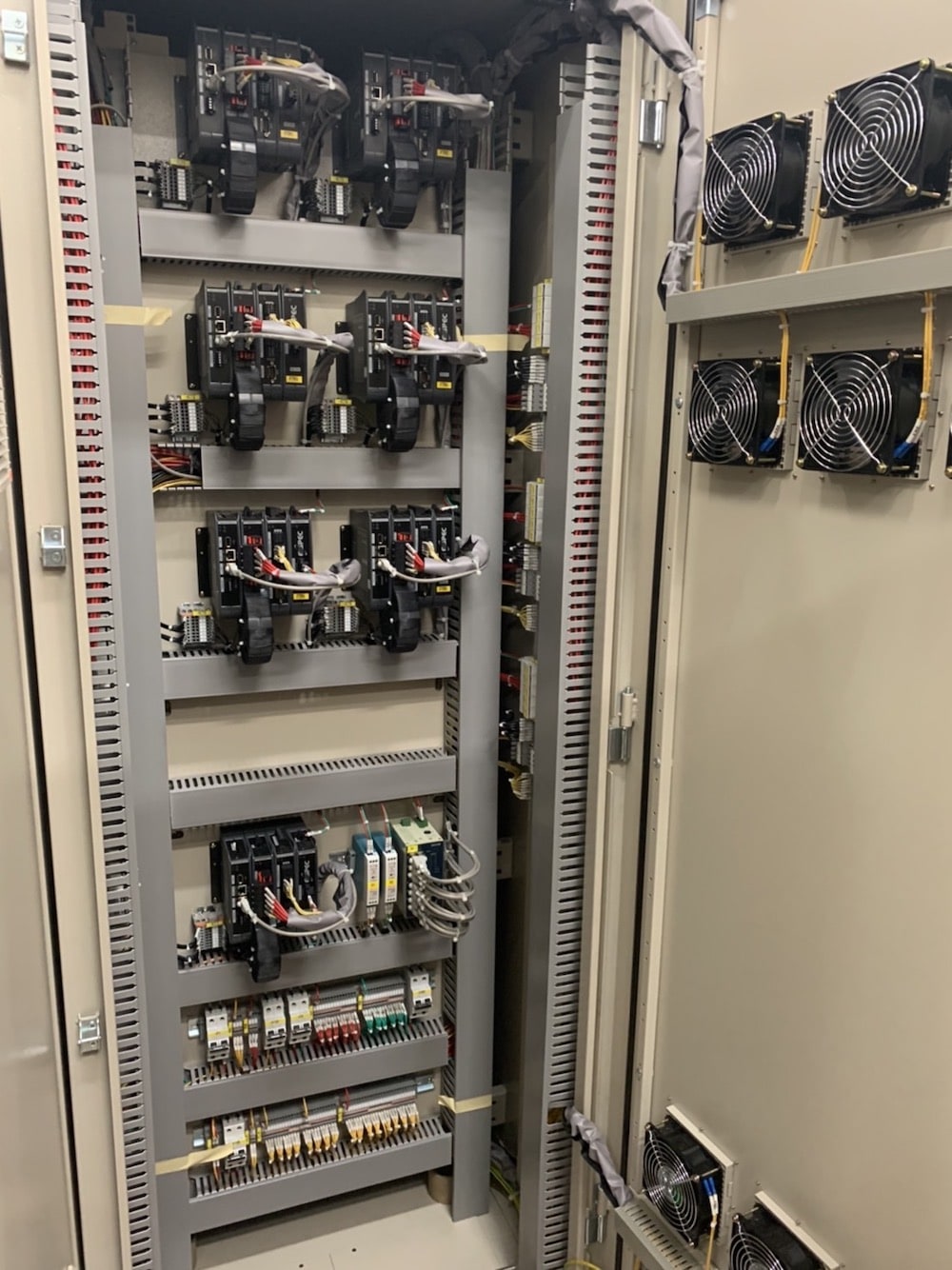

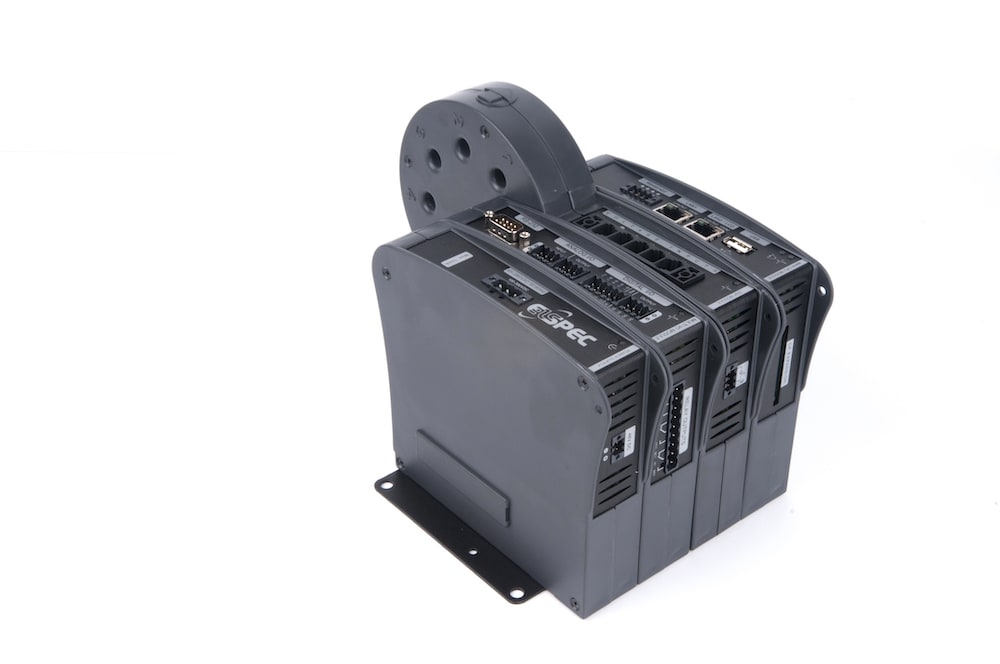

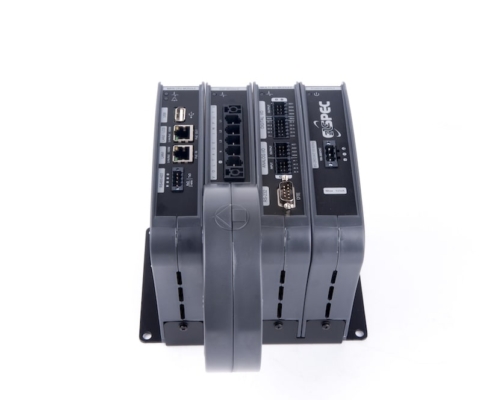

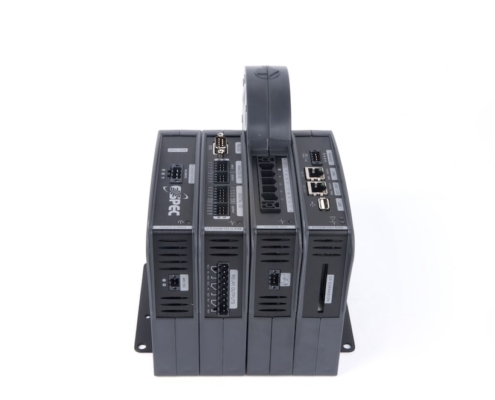

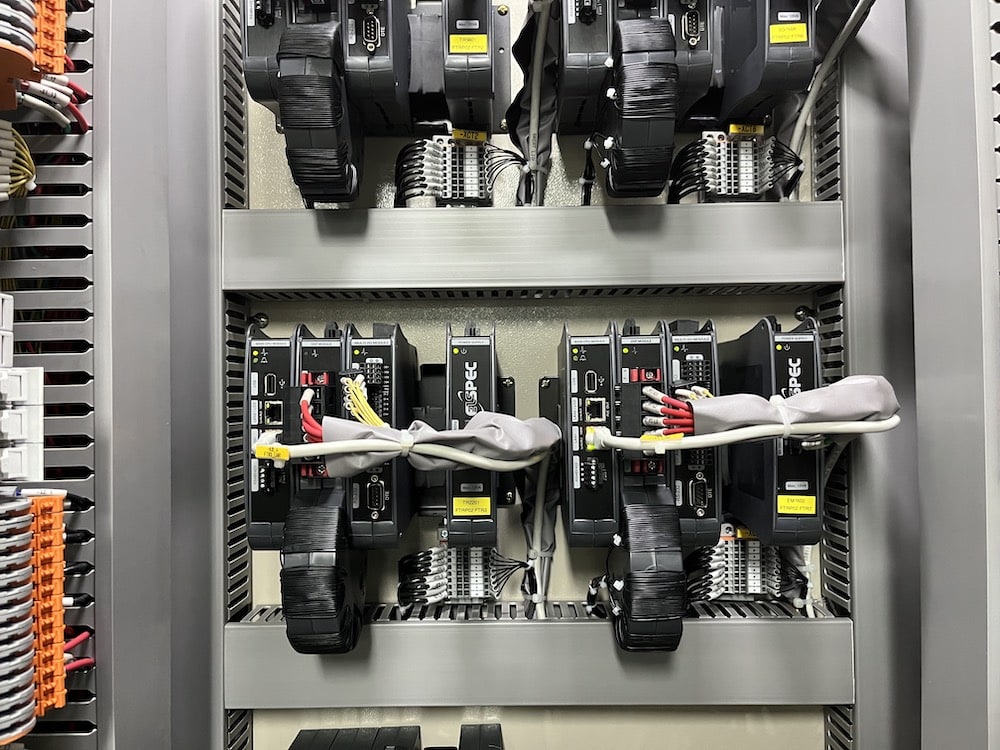

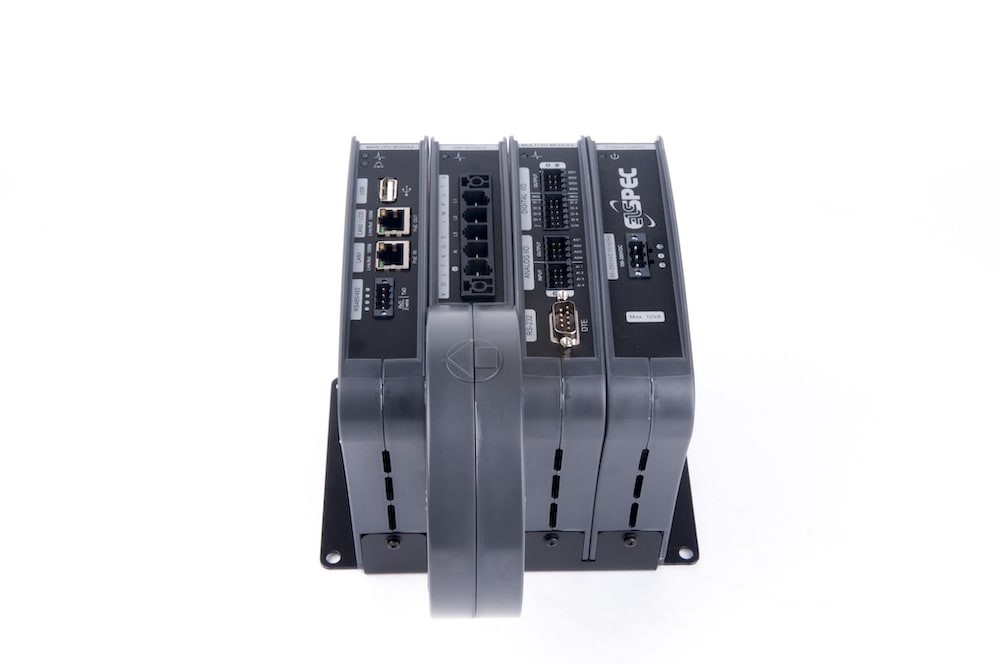

準確、穩定、體積較小，適合盤內安裝，對定點電力品質做長期監視。
特點
- 連續波型記錄
- 優越的精準度
- 無須設置臨界點(觸發值)
- 交叉比對、跨站比對
- SCADA相容
- 標準合規測試
- 兼容遠端顯示器
- 完全符合 IEC 61000-4-30 A級標準
技術規格表
| 產品型號 | G4410 | G4420 | G4430 | |
|---|---|---|---|---|
| 實時量測 | 每週波 (每秒) 取樣點數 | |||
| 電壓取樣速率 (60HZ系統) | 256 (15360) 點 | 512 (30720) 點 | 1024 (61440) 點 | |
| 電流取樣速率 (60HZ系統) | 256 (15360) 點 | 256 (15360) 點 | 256 (15360)點 | |
| 電壓諧波 (個別，奇次，偶次，總計) | 127th | 255th | 511th | |
| 資料儲存 | ||||
| 記憶體容量 | 128 MB | 4 GB | 16 GB | |
| 本機資料儲存時間 | ～3天 | ～2個月 | ＞6個月 | |
| 突破偵測範圍 (50/60HZ系統) | 78 / 65 μs | 39 / 32.5 μs | 19.5 / 16 μs | |
| 通訊埠 | ||||
| 乙太網路口 Etheret Port | 1 | 2 | 2 | |
| RS485/422 | 1 | 1 | 1 | |
| 通信協定，網路和串列通信 | Modbus TCP, Modbus RTU, OPC, DNP3 | |||
| 網路供電 POE | 無 | 有 | 有 | |
| 失電保持時間 | 10 秒 | 25秒 | 25秒 | |
| 量測標準 | 控制 | |||
| EN50160，IEEE1159，IEEE519， IEC61000-4-15，IEC61000-4-7， IEC61000-4-30 Class A，IEC62053-22/23 Class 0.2 |
內建 WEB 服務器，
提供現場及遠端即時監視及規劃設定 |
|||
| EMC標準 | 環境 / 安全標準 | |||
| EN55011 Group 1 Class A，EN60439-1 (Clauses 7.9.1, 7.9.3, 7.9.4, 7.10.3, 7.10.4)，FCC Part 15 Subpart B Class A，IEC61000-3-3， EN61000-6-2，IEC60255 |
環境標準：IEC60068-2-1,2,6,11,27,30,75
安全標準：EN61010-1 : 2001 2nd Edition |
|||
| 電壓 | 電流 | |||
| 輸人通道 | 3相 + Neutral | 輸人通道 | 3相 + Neutral | |
| 額定電壓 | 1000 V | 額定電流 | 5 A | |
| 最大量測範園 | 8 KV | 最大量測範園 | 100 A | |
| 輸入阻抗 | 3 MΩ | CT Burden | 0.0001 VA@5A | |
| 精確度 | 0.10 % | 精確度 | 0.10 % | |
| 同步對時方式 | 精確度 | 規格 | ||
| GPS | 100-200 μs | 尺寸 | 175*232*138 mm | |
| SNTP Server | 50-100 μs | 重量 | 1.7公斤 | |
| 工作電源 | 運轉溫度範圍 | -20°C ~ 70°C | ||
| 100-260VAC，100-300VDC，48VDC | 儲存溫度範圍 | -40°C ~ 85°C | ||

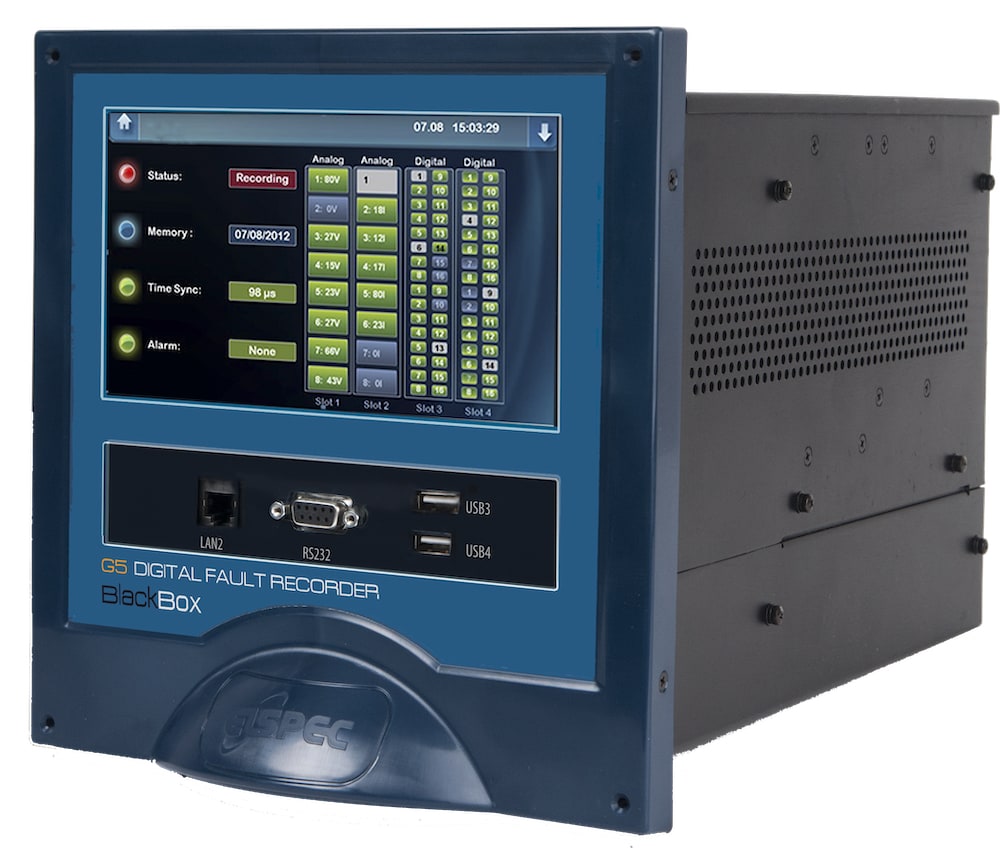

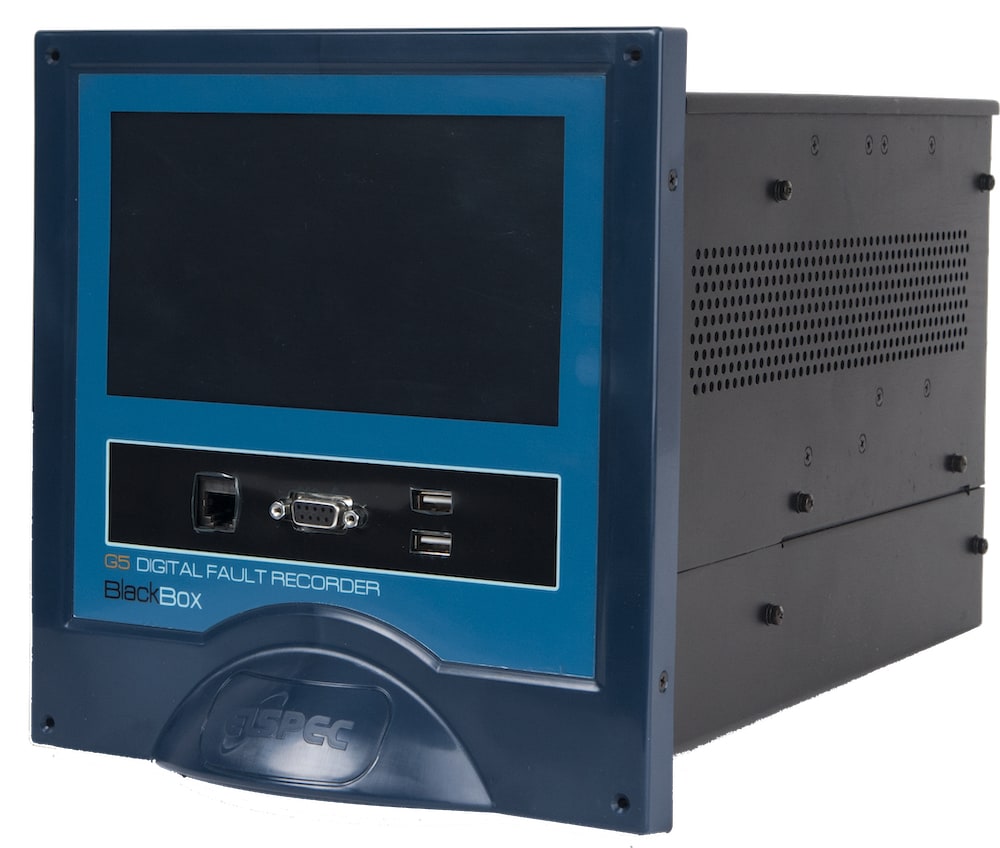

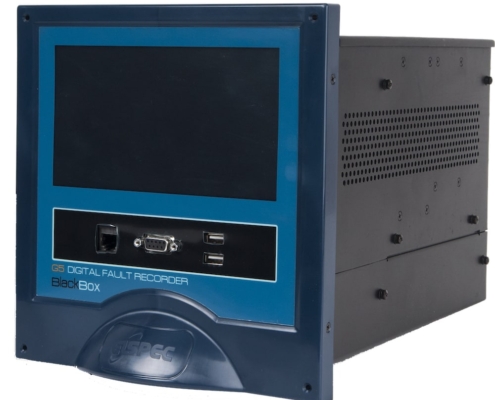

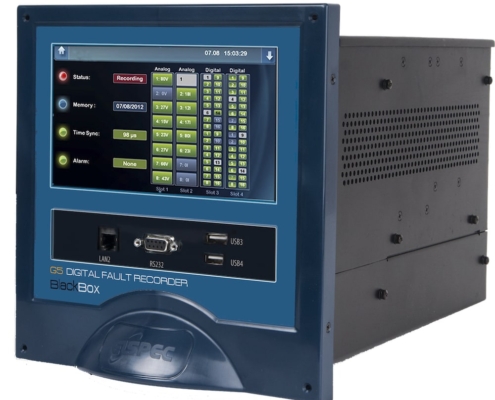

準確、穩定，適合盤面安裝，對定點電力品質做長期監視。
內建LCD顯示螢幕，並有阻抗故障定位(ibFL) 、同步相量量測裝置(PMU)等進階功能。
特點
- 連續波型記錄
- 優越的精準度
- 無須設置臨界點(觸發值)
- 事故地點定位
- SCADA相容
- 標準合規測試
- 7”LCD 觸控式螢幕
- 支援 Modbus、IEC61850 通信協議
- 完全符合 IEC 61000-4-30 A級標準
技術規格表
| 產品型號 | G5DFR | ||||
|---|---|---|---|---|---|
| 取樣速率 (類比通道) | 1024 點/每週波 | 模數轉換器類型 | 24 Bit | ||
| 取樣速率 (數位通道) | 128 點/每週波 | ||||
| 電壓 ** | 電流 ** | 頻率 | |||
| 輸人通道數 | 0/4/8/12/16 | 輸人通道數 | 0/4/8/12/16 | 基本頻率 | 37～70 Hz |
| 最大量測範園 | 500/1500/4000 V | 額定電流 | 5A | 頻率分辨率 | 1 MHz |
| 精確度 | 0.1 % | 最大量測範園 | 50/100 A | 頻率精度 | ±1 MHz |
| 短時耐受電流 | 10 A | ||||
| 精確度 | 0.1 % | ||||
| DI ** | DO ** | RO ** | |||
| 輸人通道數 | 32～96 | 輸人通道數 | 16～48 | 輸人通道 | 8～24 |
| On-stage nom | 5/24/115 VDC | Blocking Voltage | 250 Vpeak | 輸出型式 | Relay, Form C |
| On-stage max | 6/57.6/138 VDC | Load current | 120 mArms & mADC | 接點承受 | 16A / 250VAC |
| On-stage min | 4/19.2/92 VDC | On-resistance (max) | 35 Ω | 最大切換電壓 | 400 VA |
| 最大開關容量 | 4000 VA | ||||
| ** 可依需求客製化選配 | |||||
| 量測標準 (全時錄波) | 資料儲存 | ||||
| EN50160，IEEE1159，IEC61000-4-15，IEC61000-4-7， IEC61000-4-30 Class A |
本機資料儲存時間 ～1年 | ||||
| 量測標準 (同步相量/PMU) | 控制 | ||||
| IEEE C37.118 – 2011/2014 Synchro phasor standard. M Class Transmission Maximum Rate : 100 / 120 每秒 P Class Transmission Rate : 200 / 240 每秒 |
內置7吋1MP彩色觸摸液晶顯示器、WEB 服務器，提供現場\遠端即時監視及規劃設定 |
||||
| 通訊埠 | 同步對時方式 | ||||
| 光纖網路口SEP Port | 2 | 內部時鐘 | ±10 ppm | ||
| 乙太網路口Etheret Port | 1 * | NTP | 100 μs | ||
| RS485/422 | 1 (可擴充至2*) | GPS / IRIG B | 0.5 μs | ||
| USB | 2 (可擴充至4*) | DSP sync | 0.1 μs | ||
| 通訊協定 | 本體尺寸 | 212*223*291 mm | |||
| Modbus TCP, Modbus RTU*, IEC61850* | 開孔尺寸 | 212*186 mm | |||
| 工作電源 | 運轉溫度範圍 | -20°C ~ 70°C | |||
| 100-240VAC，100-300VDC，24VDC | 儲存溫度範圍 | -40°C ~ 85°C | |||
* 專業版以上功能
