全時錄波
防範未然，才是最好的保養
防範未然，
才是最好的保養

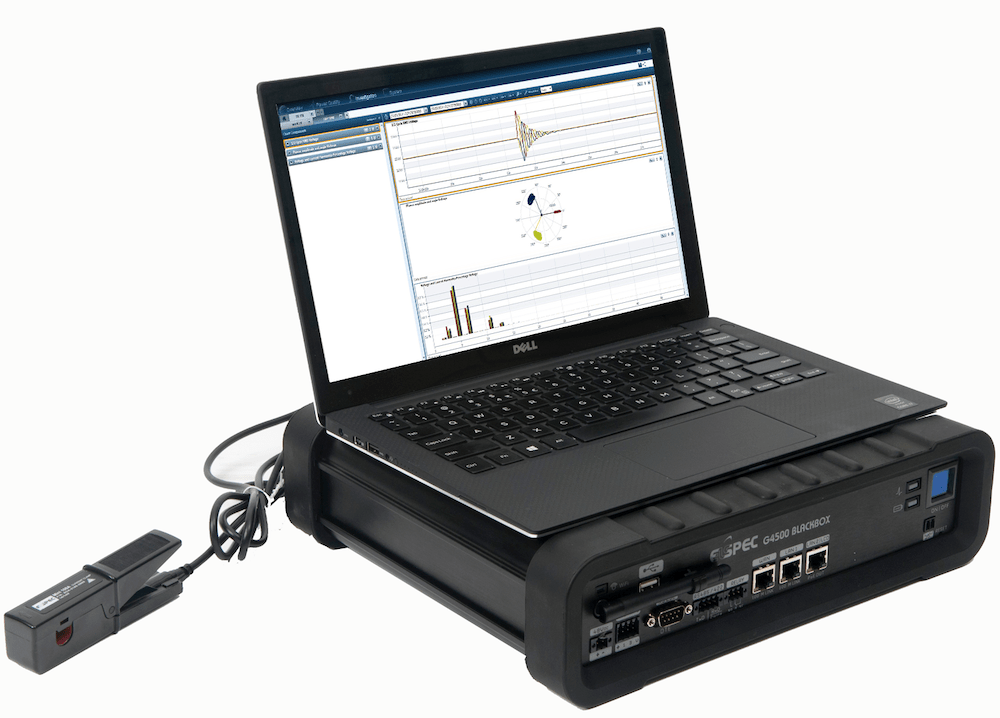

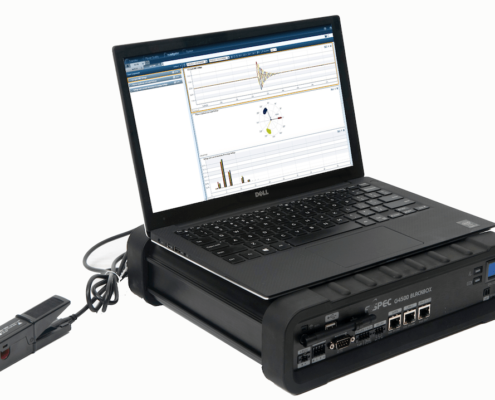

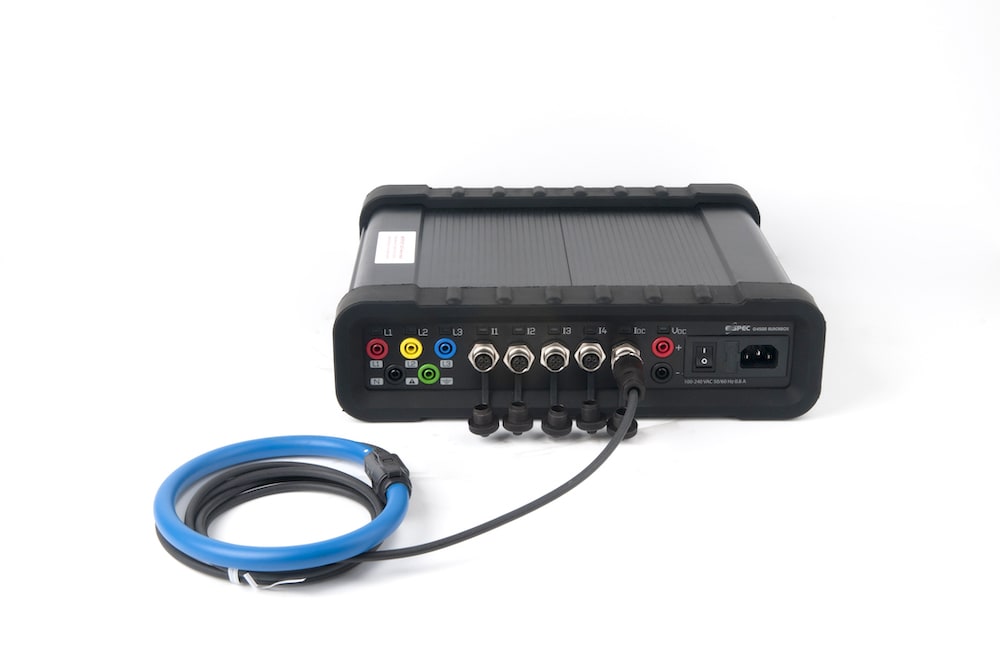

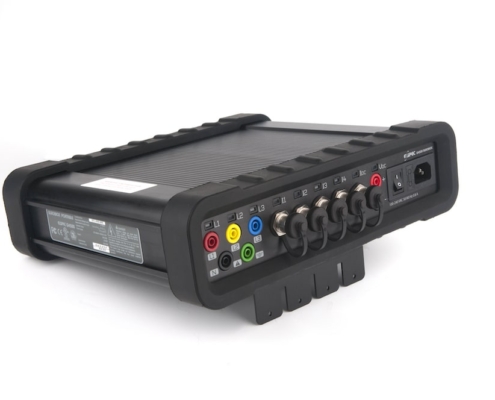

即插即用，準確且輕便，採用堅固設計，並帶有保護邊緣，是測試工程師的理想選擇。內建無線路由，可通過Wifi無線傳輸量測資料，再搭配 PQSCADA Sapphire 供後端分析和報告製作。
特點
- 連續波型記錄
- 優越的精準度
- 無須設置臨界點(觸發值)
- 堅固、便攜、準確
- 支援量測 交流 & 直流
- 支援 有線/Wifi網路 進行遠端資料蒐集
- 完全符合 IEC 61000-4-30 A級標準
技術規格表
| 產品型號 | G4500 | ||
|---|---|---|---|
| 實時量測 | 取樣點數 | ||
| 電壓取樣速率 (60HZ系統) | 1024 (61440) 點/每週波 (每秒) | ||
| 電流取樣速率 (60HZ系統) | 256 (15360) 點/每週波 (每秒) | ||
| VDC | 1 點/每秒 | ||
| 資料儲存 | |||
| 記憶體容量 | 32 GB | ||
| 本機資料儲存時間 | 一年 | ||
| 突破偵測範圍 | 19.5 μs | ||
| 通訊埠 | |||
| 乙太網路口 Etheret Port | 3 | ||
| 內建無線路由 (802.11g) | 有 | ||
| 通信協定，網路和串列通信 | Modbus TCP, Modbus RTU, OPC, DNP3 | ||
| 網路供電 POE | 有 | ||
| 輸入輸出點 | 4 DI + 1 RO | ||
| 量測標準 | 控制 | ||
| EN50160，IEEE1159，IEEE519，IEC61000-4-15，IEC61000-4-7， IEC61000-4-30 Class A |
內建 WEB 服務器， 提供現場及遠端即時監視及規劃設定 |
||
| EMC標準 | 環境 / 安全標準 | ||
| EN61326，CFR47FCC，CISPR11 Group 1，FCC PART 15 Subpart B， EN61010-2，IEC61000-3-3，IEC61000-4-2， IEC61000-4-3， IEC61000-4-4，IEC61000-4-5，IEC61000-4-6，IEC61000-4-11 |
環境標準：IEC60068-2-1,2,6,11,27,30,75 安全標準：EN61010-1 : 2001 2nd Edition |
||
| 電壓 | 電流 | ||
| 輸人通道 | 3相 + N + 1 DC | 輸人通道 | 3相 + N + 1 DC |
| 額定電壓 | 1000V | 最大量測範圍 | I1～I4: 0～10 Vpk |
| 最大量測範園 | 8KV | I5: 0～3 Vpk | |
| 輸入阻抗 | 3M Ω | From Clamp | |
| 精確度 | 0.1% | 精確度 | 0.1% |
| 同步對時方式 | 精確度 | 規格 | |
| GPS | 100-200 μs | 尺寸 | 314*84*269 mm |
| SNTP Server | 50-100 μs | 重量 | 3.7公斤 |
| 工作電源 | 運轉溫度範圍 | 0°C ~ 50°C | |
| 100-260VAC，100-300VDC，48VDC | 儲存溫度範圍 | -20°C ~ 60°C | |
